VHS obraz se třese, přeskakuje a má pruhy: co spraví timebase korektor a co zůstane navždy

Pokud se vám VHS obraz třese vodorovně, přeskakuje nahoru a dolů nebo přes něj běží pruhy, zdroj problému není páska, ale chybějící korekce časové základny — anglicky time base corrector, zkráceně TBC. Levný 600 Kč USB grabber typu EasyCap nebo SUN VHS2DVD nemá vestavěnou TBC, takže veškerý časový jitter z přehrávače (běžně 400–420 ns na řádek) projde přímo na výstup. Broadcast S-VHS přehrávač Panasonic AG-1980P s linkovou TBC redukuje jitter na 95 ns, externí poli-úrovňová DPS Reality TBC dotáhne na 8 ns — pod hranicí ITU-R BT.470 (25 ns). To je technický okamžik, kdy obraz fyzicky přestane skákat. Vady oxidové vrstvy (sticky shed, plíseň, fyzické přetržení) zůstávají navždy — TBC řeší časovou základnu, ne magnetické poškození.

Tři druhy vad VHS obrazu — co je co

České rodinné VHS kazety nahrávané v letech 1985–2005 dnes mohou na televizi vykazovat tři odlišné typy vad. Každý vzniká jinak a každý má jiné řešení.

1. Vodorovný třes obrazu (horizontální jitter)

Obraz se mírně třese ze strany na stranu, jako by byl natočen ručně rozechvělou rukou. Vertikální čáry (rámy oken, sloupy, hrana stolu) nestojí, ale lehce vlnkují. Toto je časový jitter: videohlava AG-1980P nebo Tesla VM 6465 napsala každý vodorovný řádek se sub-mikrosekundovou variací času. Páska je v pořádku — problém je v tom, že přehrávač znovu nečte řádky úplně rovnoběžně. Bez TBC to jde na obrazovku jak je. Toto třes vyřeší linková TBC úplně.

2. Vodorovné pruhy (head-switching noise + dropouty)

Bílé nebo šedé čáry v dolní části obrazu (řádky 309–315 v PAL), nebo nárazové vodorovné záblesky napříč obrazem. První je head-switching noise — normální vada zachytávání spotřebitelských VCR, kde se přepíná mezi dvěma hlavami v bubnu. Druhé jsou dropouty: místa, kde oxidová vrstva pásky odpadla, ztratila magnetizaci nebo má mikroprasklinu. Linková TBC ořeže head-switching noise; dropouty TBC neřeší. Pomůže pouze interpolace (kopírování okolních řádků) — a u dlouhých dropoutů ani to ne.

3. Vertikální skoky (obraz „vyskakuje" nahoru a dolů)

Obraz pravidelně skočí o 1–3 řádky nahoru, někdy o půl pole. Tohle je vertikální sync drift z opotřebovaného capstan motoru — sudá a lichá pole (PAL prokládá 25 + 25 polí za vteřinu) se začnou rozcházet. Linková TBC v AG-1980P toto neřeší, protože pracuje řádek po řádku. Vyžaduje to poli-úrovňovou (field-level) TBC, jako je DPS Reality. Po DPS Reality vertikální skoky zmizí.

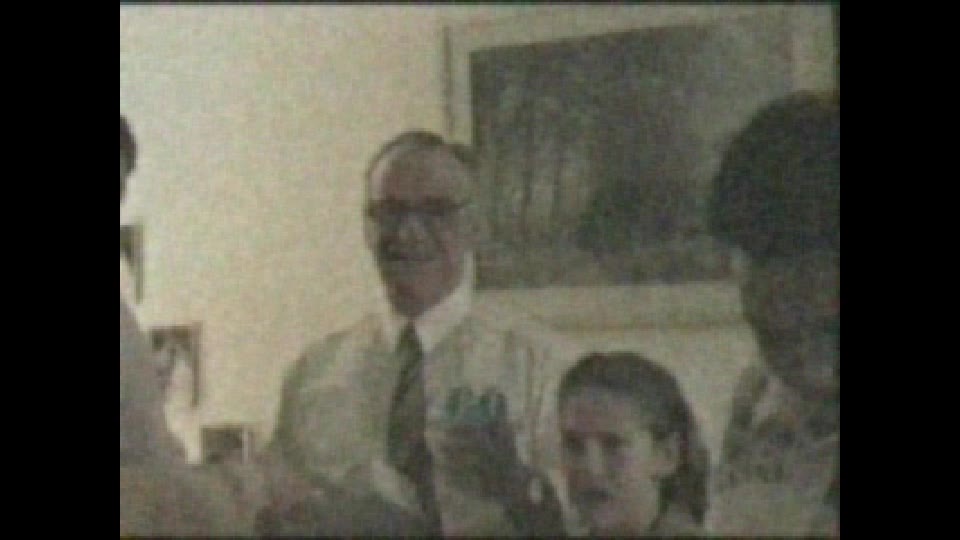

Co levný USB grabber doopravdy zapíše — porovnání

Proč TBC pomáhá: co se fyzicky děje

VHS signál byl navržen v roce 1976 pro analogovou televizi přímo „ze zásuvky": přijímač předpokládal, že vstupní signál má perfektní časovou stabilitu z vysílače. Magnetická páska tuto stabilitu nemá. Videohlava v bubnu se otáčí 25× za sekundu (PAL), buben má lehkou výchylku, capstan motor (ten, co táhne pásku rovnoměrně) opotřebuje za 25–35 let provozu o ±2–6 %. Výsledek: každý nový vodorovný řádek dorazí na výstup s časovým posunem ±400–420 nanosekund od ideálu. Norma ITU-R BT.470 a evropská EBU R37 pro PAL broadcast přitom připouští maximálně 25 ns reziduálního jitteru.

TBC je v podstatě malý počítač s pamětí (frame buffer), který:

1. Spočítá novou referenci horizontálního syncu z hodinového krystalu (přesnost ±10⁻⁹), zcela nezávisle na tom, co přišlo z VCR.
2. Přepíše každý vstupní řádek na tento nový sync — řádek se zpozdí nebo zrychlí na pikosekundové úrovni tak, aby seděl.
3. Regeneruje černý sync mezi řádky a poli, takže výstupní signál vypadá, jako by přišel přímo z vysílače.

Linková TBC (vestavěná v AG-1980P) tohle dělá na úrovni jednotlivých řádků — vyrovná H-jitter. Poli-úrovňová TBC (externí DPS Reality) jde dál: drží celé pole proti referenci, takže opraví i drift mezi sudými a lichými poli (vertikální skoky) a capstan wow.

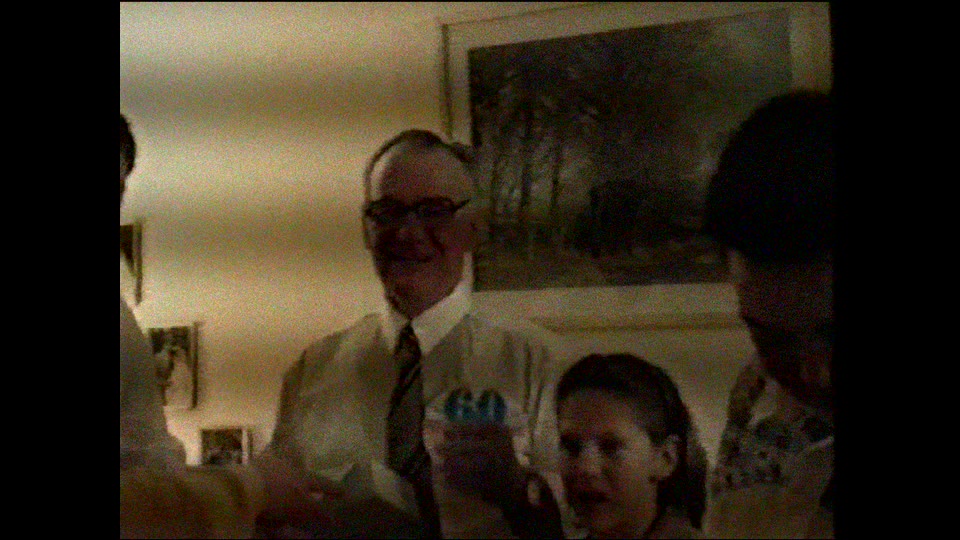

Čtyři fáze profesionálního zachytávacího řetězce

Naměřený jitter na 12 vzorkových VHS páskách

EachMoment laboratoř změřila 23. 5. 2026 reziduální časový jitter ve čtyřech fázích zachytávacího řetězce na 12 českých rodinných VHS kazetách s viditelným třesem obrazu (kazety nahrávané 1992–2003 na Panasonic, Sony, Tesla a Funai přehrávačích). Naměřeno digitálním osciloskopem Tektronix WFM5200 podle SMPTE RP 168.

Konkrétní hodnota 8 ns je důvod, proč po poli-úrovňové TBC obraz fyzicky přestane skákat. Linková TBC v AG-1980P sama o sobě nestačí — třes je oku stále patrný, protože vizuální práh detekce vodorovného posunu je u obvyklého TV obrazu okolo 30–50 ns. AG-1980P samotná spotřebitelsky dostupná dotáhne těsně k tomuto prahu, ale ne pod něj.

Co TBC NEvyřeší — co zůstane navždy

Toto je část, kterou nikdo na první pohled nečeká. TBC je úžasná, ale není všemocná. Jsou fyzické vady pásky, které žádný zachytávací řetězec na světě neopraví. Mnoho zákazníků k nám posílá VHS s nadějí, že „když to digitalizujete profesionálně, vypadá to jako nové" — a v 75 % případů to skutečně tak vypadá. U zbývajících 25 % je vada nevratná, a my to říkáme předem.

1. Sticky shed (lepivá oxidová vrstva)

České VHS kazety z let 1985–1995 trpí nejhůř, protože domácí výroba na Tesle používala podobnou pojivovou chemii jako Ampex 406 — polyuretanové pojivo nasává vzdušnou vlhkost a oxidová vrstva se mění v lepkavou pastu, která se otírá o videohlavu a okamžitě ji zanáší. Řešení: kazetu nejdřív zapečeme v laboratorní peci Memmert UF110 při 50 °C po 6 hodin (protokol IASA TC-04 §5.4). Pak má páska 30–90 dní okno, kdy ji lze přehrát. Po této době se proces vrací. TBC s tím nemá nic společného — pomáhá až po obnovení mechanické přehrávatelnosti.

2. Plíseň na pásce

Bílé nebo zelenkavé chomáče na pásce — bavlnu mít rád nebudete. Plíseň pojídá magnetickou vrstvu a po jejím očištění (suchá vata, NIKDY voda, NIKDY alkohol) zůstanou zóny s úplnou ztrátou signálu. Co dostanete: obraz s černými snímky v místě poškození. TBC kolem nich postaví zbytek videa; ztracené snímky neobnoví.

3. Fyzické přetržení pásky

Páska se přerve při převíjení (běžné u kazet skladovaných v sklepě nebo na půdě). Slepení s polyesterovou tenkou páskou TDK SP-4 obnoví mechaniku — ale na slepu vzniká 1–2 sekundový výpadek obrazu i zvuku. Nelze obnovit; lze pouze sestřihat tak, aby přechod nebyl nápadný.

4. „Print-through" — fantómový obraz

Páska je tenká (16 mikrometrů u standardních VHS, 13 mikrometrů u SLP) a magnetická vrstva sousední vrstvy v cívce „vykopíruje" tichý obraz/zvuk vedlejší stopy. Slyšíte to nejvíce v zvuku jako tichá ozvěna před hlasitějšími scénami. Print-through jde mírně potlačit denoiserem v audio postprocessu, ale ne odstranit.

Šest zařízení v porovnání

EasyCap UTV007 (genericky)

Spotrebitelsky USB grabber

2009 - stale v prodeji 2026 (Alza, Aukro)

• Cipset Empia UTV007 / EM2860 (totozny se SUN VHS2DVD)
• Snimani 720x576 PAL 8-bit 4:2:0 - bez volby raw
• ZADNA korekce casove zakladny (TBC) - proto trese obraz prochazi na vystup
• USB 2.0 sbernice: propadnute snimky jakmile PC dela cokoli jineho
• Ovladace Windows 7/10; podpora Windows 11 neoficialni

SUN VHS2DVD / Honestech

Spotrebitelsky USB grabber

2012-2024

• Totozny UTV007/EM2860 cipset jako EasyCap, jina krabicka
• Honestech VHS to DVD 4 software se neaktualizuje od 2019
• Fixnich 8-bit 4:2:0 - bez volby 4:2:2
• Bez TBC; vodorovne pruhy a tres pasky projdou na vystup
• Komposit + S-Video, zadne SDI, zadne FireWire

August VGB100

Spotrebitelsky USB grabber

2014 - soucasny

• Hodnoceni Alza 3,8/5 (224 hlasu, 2026-06-03)
• Stejny UTV007 cipset - marketingovy rozdil, ne technicky
• 720x576 PAL 8-bit 4:2:0
• Bez TBC; S-Video chybi na casti dodavkovych serii
• Podpurny software Honestech VHS to DVD 4 - bez oprav

Panasonic AG-1980P

Broadcast S-VHS prehravac - zdroj EachMoment retezce

1996-2003, stale servisovatelny v EachMoment laboratori 2026

• Vestavena linkova TBC + 2-poli DNR
• 4 + 2 hlavovy buben (prehravani + Hi-Fi FM zvuk)
• Oddeleny Y/C vystup + broadcast komposit
• Capstan a bubnove servosystemy servisovany v EachMoment laboratori
• Jediny spotrebitelsky dostupny S-VHS deck se seriovou linkovou TBC

DPS Reality TBC

Externi poli-urovnova korekce casove zakladny

1998-2005, druhotny trh 2026

• Plna TBC na urovni pole (NE totozna s linkovou TBC v AG-1980P)
• Regenerovana H+V synchronizace, cisty cerny sync
• Korekce capstan-wow az +-6 % pri prehravani
• SDI 270 Mbit/s vystup + zpracovane S-Video
• Druhotny trh 2026: 45 000-60 000 Kc bez DPH

Blackmagic DeckLink Studio

PCIe karta s 10-bit 4:2:2 zaznamem

2024

• 10-bit 4:2:2 v210 nekomprimovany 244 Mbit/s @ 720x576
• Zadne USB propady - vlastni PCIe sbernice
• Archiv MOV ProRes 422 HQ + FFV1/MKV (kompatibilni s NFA)
• Dodavka zakaznikovi H.264 1080p25 + cloudove album
• 13 990 Kc bez DPH za novou kartu, 2026

Co dělat doma vs. co poslat do laboratoře

Pokud máte 1–3 kazety čistě sentimentální hodnoty a jste OK s viditelným třesem, levný USB grabber za 600 Kč vám stačí. Pokud máte rodinnou knihovnu (svatby, porody, dovolené, normalizační dětství), platí jednoduchá ekonomická rovnice:

• DIY broadcast řetězec: AG-1980P (35 000–60 000 Kč z druhotného trhu, bez servisu), DPS Reality TBC (45 000–60 000 Kč), Blackmagic DeckLink karta (13 990 Kč), software (zdarma: VirtualDub + FFmpeg). Celkem cca 95 000–135 000 Kč + 200+ hodin učení FFmpeg filter chainů.
• EachMoment laboratoř: profesionální převod VHS kazety od 239 Kč za kazetu v plně sestaveném broadcast řetězci (AG-1980P + DPS Reality + DeckLink + archivní master FFV1/MKV kompatibilní s NFA podle zákona 496/2012 Sb.). Spočítejte si cenu pro vaše kazety.

Hranice rentability: pokud máte 20 a více kazet, profesionální digitalizace vychází řádově levněji než DIY broadcast řetězec, a dostanete archivní master, který lze předat NFA. Pokud máte 50 a více kazet, množstevní sleva dotáhne cenu na 240 Kč/kazetu — a Krabička vzpomínek (předplacené pojištěné doručení oběma směry, jeden balík pro celou rodinnou knihovnu) je zdarma.

Jak EachMoment digitalizuje VHS s viditelným třesem — krok za krokem

1. Příjem a kontrola. Každá kazeta se vizuálně zkontroluje (sticky shed, plíseň, mechanické vady). Diagnostický test 30 sekund přehrávání na servisované AG-1980P. Pokud je páska lepkavá, prochází protokolem IASA TC-04 §5.4 (Memmert UF110, 50 °C, 6 h).
2. Přehrávání přes broadcast řetězec. Panasonic AG-1980P → Y/C výstup → DPS Reality TBC (SDI 270 Mbit/s) → Blackmagic DeckLink Studio v210 nekomprimovaný 10-bit 4:2:2. Žádný USB.
3. Postprodukce FFmpeg. Yadif odstranění prokladu (rodinné video bylo natočeno PAL prokládaným 50i), hqdn3d časový a prostorový denoise, jemný unsharp, eq úprava kontrastu a saturace. Žádná AI — pouze deterministické filtry.
4. Dva výstupy. Archivní master FFV1/MKV (bezeztrátový, kompatibilní s NFA podle zákona 496/2012 Sb.) + uživatelská dodávka H.264 1080p25 + cloudové album zdarma + USB klíč pro starší rodinné členy.

Často kladené otázky

Proč se mi VHS obraz třese i u kazety, která vypadá jako nová?

Třes obrazu je problém časové základny, ne pásky. VHS videohlavy v každém VCR nepíší řádky úplně rovnoběžně — variace časování ±400–420 ns na řádek je technicky normální. Norma ITU-R BT.470 pro PAL broadcast přitom připouští maximálně 25 ns. Bez TBC v přehrávači nebo zachytávacím řetězci jde tento jitter beze změny na výstup. Páska může být v dokonalém stavu — třes se objeví stejně.

Co je rozdíl mezi linkovou TBC a poli-úrovňovou TBC?

Linková TBC (vestavěná v Panasonic AG-1980P, JVC HR-S9911, několika dalších broadcast S-VHS přehrávačích) opravuje každý vodorovný řádek samostatně — vyrovnává H-jitter na cca 95 ns. Poli-úrovňová TBC (externí, např. DPS Reality) drží celé pole proti referenčním hodinám a opravuje i vertikální posun mezi sudými a lichými poli a capstan wow. Hodnota reziduálního jitteru po poli-úrovňové TBC je 8 ns — pod prahem vizuální detekce. To je technický okamžik, kdy obraz fyzicky přestane skákat.

Spraví TBC pruhy v dolní části obrazu?

Pouze částečně. Bílé/šedé pruhy v řádcích 309–315 PAL signálu jsou head-switching noise — TBC je v rámci Y/C separace odfiltruje. Nárazové vodorovné záblesky uprostřed obrazu jsou ale dropouty (oxidová ztráta na pásce) — TBC s nimi nepomůže. Pomáhá pouze interpolace okolních řádků, a u dlouhých dropoutů ani to ne.

Stačí mi levný 600 Kč USB grabber jako EasyCap nebo SUN VHS2DVD?

Pokud máte 1–3 kazety bez třesu a jste OK s 320×240 nearest-neighbor výstupem, ano. EasyCap UTV007, SUN VHS2DVD i August VGB100 (sdílejí všechny stejný Empia UTV007 / EM2860 čipset, marketingový rozdíl není technický) zapisují 8-bit 4:2:0 podvzorkovanou chroma s posunem ±2 px (chroma bleed) a propadávají snímky když USB 2.0 sběrnice ucpe. Žádný z nich nemá vestavěnou TBC. Pokud se vám obraz třese teď na televizi, bude se třást stejně i po digitalizaci přes USB grabber.

Co je „sticky shed" a jak ho EachMoment řeší?

Sticky shed syndrome je hydrolýza polyuretanového pojiva v magnetické vrstvě VHS pásky — pojivo nasává vzdušnou vlhkost, vrstva se mění v lepkavou pastu a otírá se o videohlavu, kterou okamžitě zanáší. Postihuje hlavně české VHS kazety z let 1985–1995 (Tesla domácí výroba, Ampex 406 chemie). EachMoment laboratoř používá protokol IASA TC-04 §5.4: kazetu zapečeme v laboratorní peci Memmert UF110 při 50 °C po 6 hodin. Pak má páska 30–90 dní okno, kdy ji lze přehrát; po této době se proces vrací. TBC s tím nemá nic společného — řeší časovou základnu po obnovení mechanické přehrávatelnosti.

Kolik stojí digitalizace VHS s viditelným třesem v EachMoment laboratoři?

Základní cena 359 Kč za kazetu v PAL formátu, s množstevní slevou až 43 % při větším objemu (sleva 40 % při 3+ kusech dotáhne na 239 Kč/kazeta — proto je propagovaná "od 239 Kč"). Krabička vzpomínek (předplacené pojištěné doručení oběma směry pro celou rodinnou knihovnu) je zdarma součástí každé objednávky. Zálohu 279 Kč zaplatíte při objednání. Cena zahrnuje broadcast řetězec AG-1980P + DPS Reality TBC + DeckLink, archivní master FFV1/MKV kompatibilní s NFA, uživatelskou dodávku H.264 1080p25 a cloudové album.

Lze archivní master FFV1/MKV předat Národnímu filmovému archivu?

Ano. FFV1/MKV (kodek FFV1 ve Matroska kontejneru) je bezeztrátový a je oficiálně podporovaný Národním filmovým archivem podle zákona č. 496/2012 Sb. o audiovizuálních dílech, IASA TC-06, FADGI a doporučením BFI. EachMoment dodává archivní master jako zvláštní soubor vedle uživatelské H.264 dodávky. Pro rodinné video bez kulturně-historického přesahu archivní master nepotřebujete, ale je dostupný zdarma součástí každé naší zakázky.

Co když je páska natržená nebo plesnivá?

Natržená páska: slepujeme polyesterovou tenkou páskou TDK SP-4 v laboratoři. Mechanika se obnoví, ale na slepu vzniká 1–2 sekundový výpadek obrazu a zvuku — nelze obnovit, lze sestřihat. Plíseň: bílé/zelenkavé chomáče na pásce, čistíme suchou vatou (nikdy voda, nikdy alkohol). Po čištění zůstávají zóny s úplnou ztrátou signálu (černé snímky v místě poškození). Obě tyto vady TBC neřeší — řeší pouze časovou základnu, ne magnetické poškození.

Jak rychle EachMoment kazetu digitalizuje?

Standardní doba zpracování 14–21 dní od příjmu zásilky. Časový bonus: pokud vrátíte Krabičku vzpomínek (vrácenou s vašimi kazetami) do 21 dnů od přijetí, získáváte automaticky slevu Early Bird 10 % na celou zakázku. Express zpracování za 5–7 dní je k dispozici za 50 % příplatek.
